TỤ ĐIỆN – KHÁI NIỆM, CÔNG THỨC VÀ CÁC DẠNG BÀI TẬP
Tụ điện là một trong những linh kiện thụ động cơ bản và quan trọng trong kỹ thuật điện – điện tử; có khả năng tích và phóng điện, đóng vai trò điều hòa dòng điện, lọc nhiễu, lưu trữ năng lượng tạm thời trong các mạch điện.
1. Tụ điện là gì?

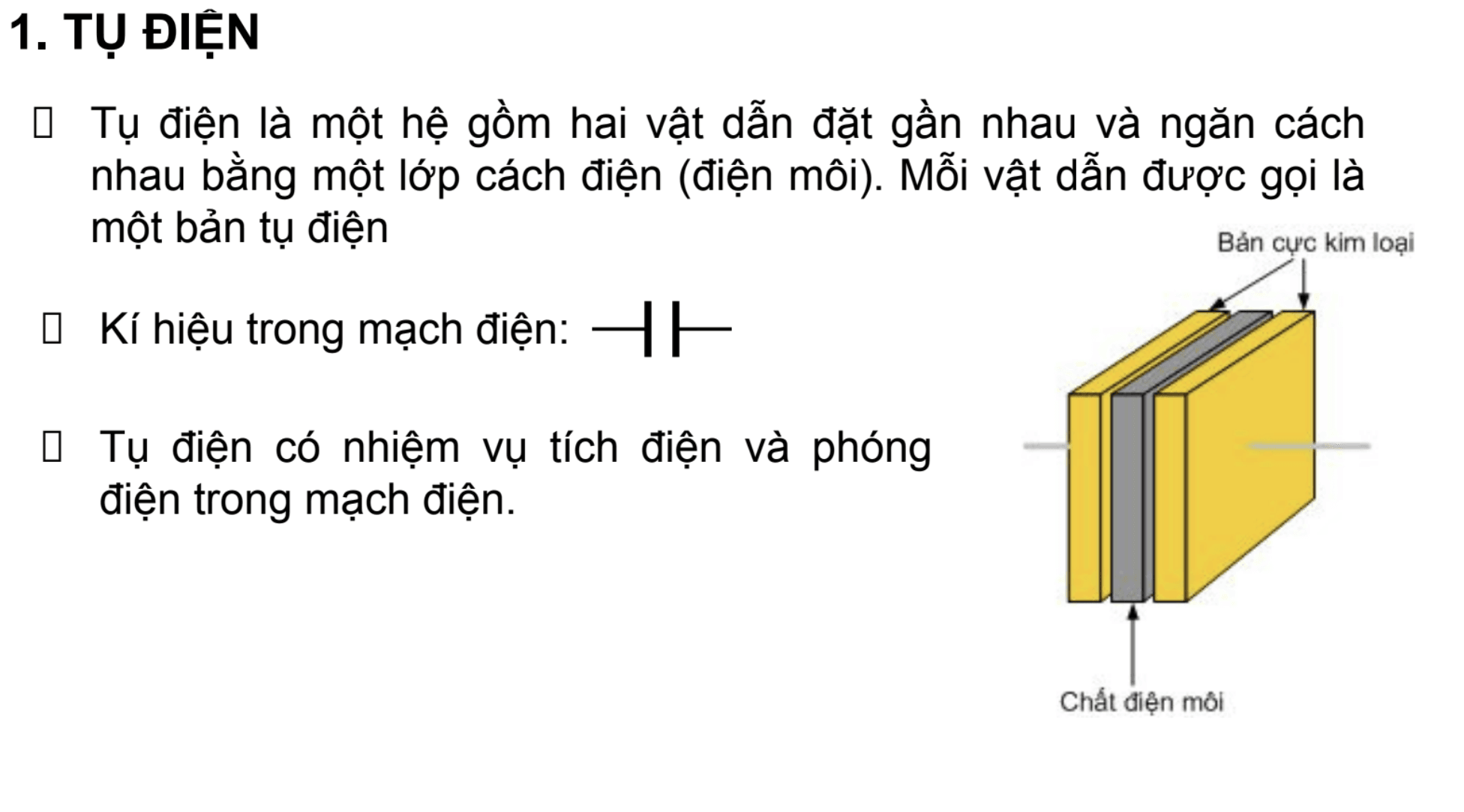

Tụ điện là thiết bị có khả năng tích trữ điện tích trên hai bản dẫn điện được ngăn cách bởi một lớp điện môi không dẫn điện (như mica, giấy, gốm, oxit nhôm,…).
Cấu tạo cơ bản:
- Gồm hai bản dẫn bằng kim loại (như nhôm, thiếc…).
- Ở giữa là lớp cách điện gọi là điện môi.
2. Phân loại

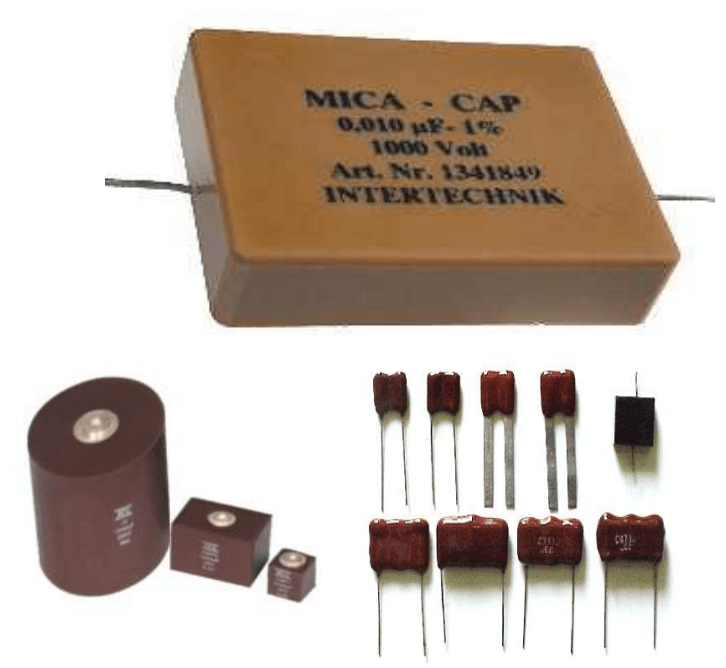

📌 Tụ mica
- Cấu tạo: Bản tụ bằng nhôm hoặc thiếc, điện môi là mica.
- Đặc điểm:
- Độ ổn định cao.
- Khả năng chịu điện áp lớn, lên đến hàng nghìn vôn.
- Hoạt động tốt trong điều kiện nhiệt độ và tần số cao.
- Ứng dụng: Dùng trong các mạch lọc sóng cao tần, thiết bị thu phát sóng vô tuyến.

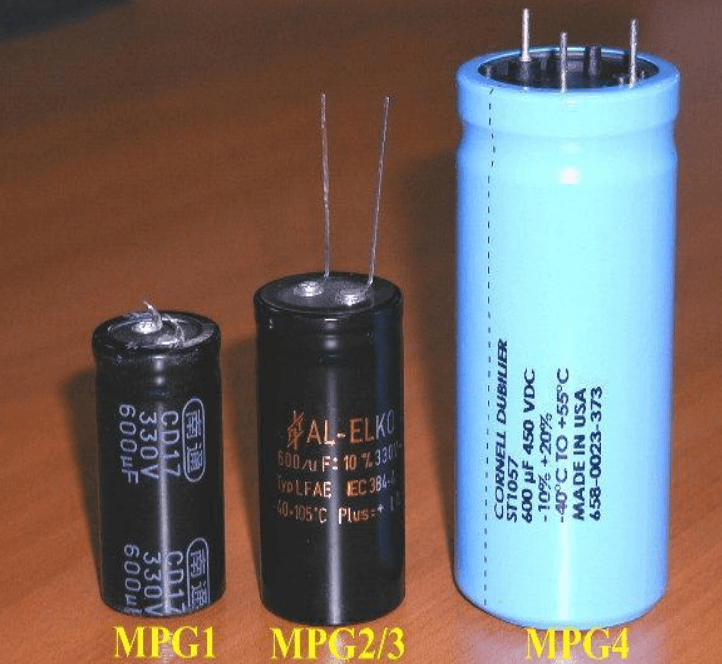

📌 Tụ hóa học (tụ phân cực)
- Cấu tạo:
- Bản tụ là lá nhôm.
- Điện môi là lớp oxit nhôm rất mỏng được tạo thành bằng phương pháp điện phân.
- Đặc điểm:
- Có phân cực (cần nối đúng chiều khi sử dụng).
- Dung lượng lớn (µF đến mF).
- Ứng dụng: Lọc nguồn, lưu trữ năng lượng, khử nhiễu trong mạch điện xoay chiều và một chiều.
Ngoài ra vẫn còn tụ giấy, tụ gốm, tụ xoay, tụ chai Laayden,…v..v… ( chi tiết xem lại FILE bên dưới )
3. Cách tụ tích điện
Khi nối hai bản của tụ điện với hai cực của nguồn điện:
- Bản nối cực dương sẽ tích điện dương (+Q).
- Bản nối cực âm sẽ tích điện âm (–Q).
⚡ Điện tích Q trên tụ được tính theo công thức:
Trong đó:
- : Điện tích (đơn vị: Cu-lông, ký hiệu C)
- : Điện dung (đơn vị: Fara – F)
- : Hiệu điện thế giữa hai bản tụ (đơn vị: Vôn – V)
4. Ứng dụng thực tiễn
- Điện tử dân dụng: Lọc nguồn trong TV, máy tính, radio,…
- Tự động hóa: Ổn định nguồn cấp cho vi mạch điều khiển.
- Công nghiệp: Dùng trong bộ khởi động động cơ, mạch chỉnh lưu.
- Điện năng lượng: Ứng dụng trong tụ bù công suất, ổn định lưới điện.
5. Lưu ý khi sử dụng
- Tụ phân cực (tụ hóa) phải nối đúng chiều, tránh nổ tụ.
- Không sử dụng tụ có điện áp làm việc thấp hơn điện áp mạch.
- Tụ hỏng có thể gây chập mạch, cháy nổ.
🔍 Tổng kết
Tụ điện là một linh kiện không thể thiếu trong hầu hết các thiết bị điện tử. Việc hiểu rõ nguyên lý hoạt động, cách phân loại và ứng dụng của tụ sẽ giúp bạn vận dụng tốt trong học tập và thực hành kỹ thuật.
